OSPF 邻居建立 ​

本节主要介绍 ospf Neighbor & Adjacency 建立过程 ospf_neighbor.pcapng

拓扑结构 ​

拓扑结构比较简单 2 台路由器 f0/0 口互联。

ospf_neighbor_topology

建立过程 ​

  1. INIT: R2 发送第一个 Hello包，R1收到第一个 Hello 包，并且双方收到这个 Hello 包中发现没有自己的 route-id（只有发起方route-id）。此时收到第一个包的路由器就进入INIT状态。（第一个Hello包只有 44 字节）

    • R2 发送的第一个 hello 包 ospf_first_hello
    • R1 发送的第一个 hello 包 ospf_first_hello_R1

  2. 2-Way: R2 发送第二个Hello包，R1收到第二个 Hello 包，发现有自己的 route-id（如果是 MA 网络选举 DR/BDR），然后进入 2-Way 状态，反之如此。当双方均进入 2-Way 状态说明已经建立邻居关系（第二个hello包48字节多了对端 Route-ID ）

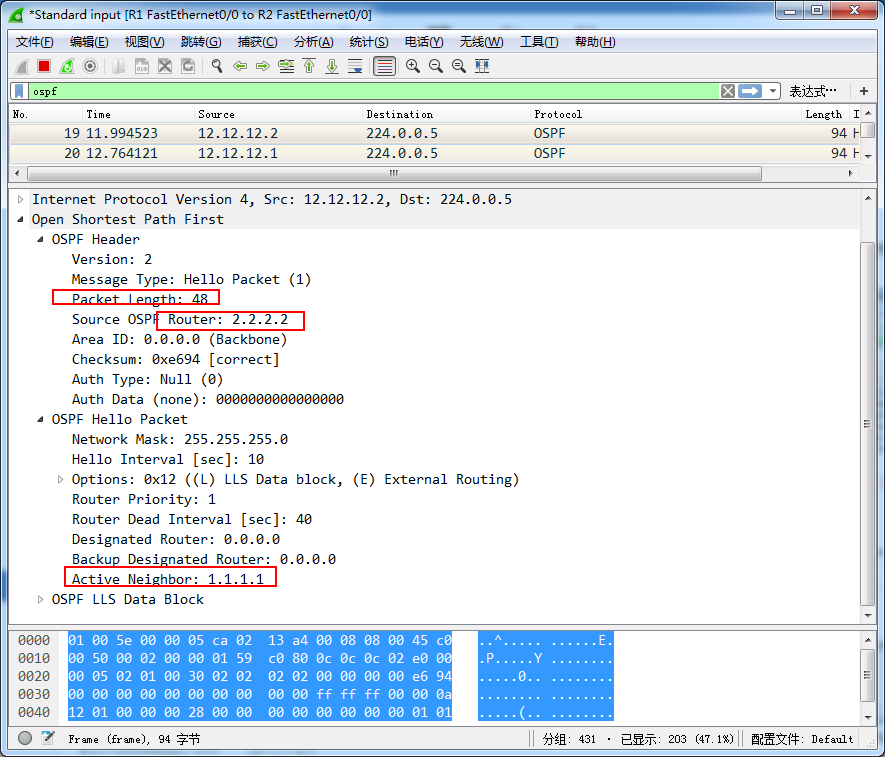

    • a. R2 发送第二个 hello 包 ospf_second_hello_R2

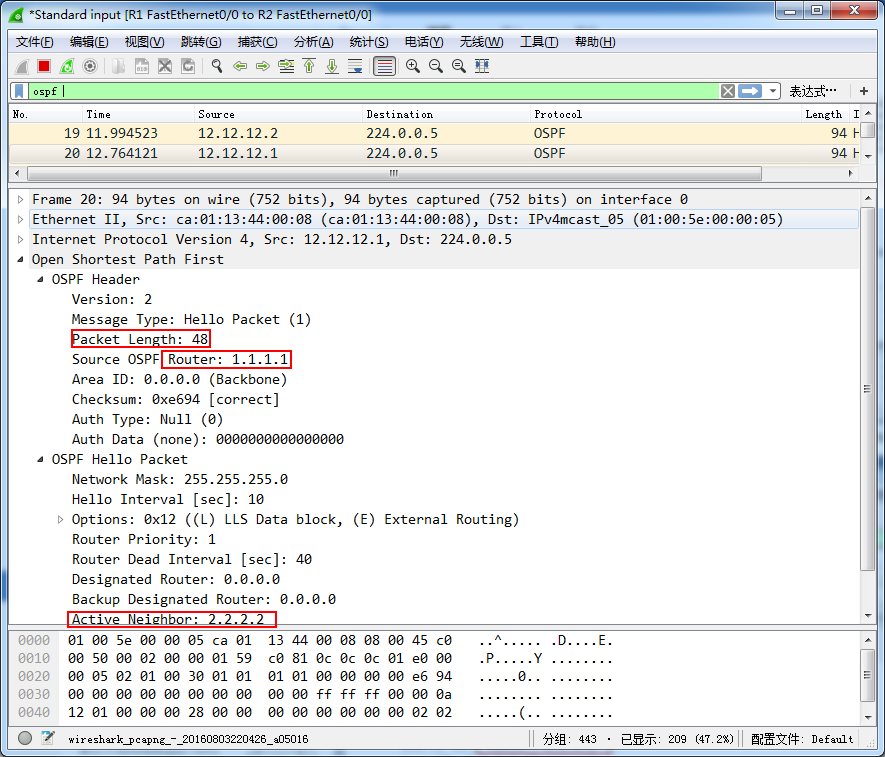

    • b. R1 发送第二个 hello 包 ospf_second_hello_R1

  3. Exstart:第一个 DBD 确认主从关系（route-id大为主），在此阶段检查 MTU，如果 MTU 不一致将卡在 Exstart 状态。DBD 传输中通过序列号隐式确认的方式保证可靠性。

  4. Exchange: 通过后续的DBD交换LSA头部信息。

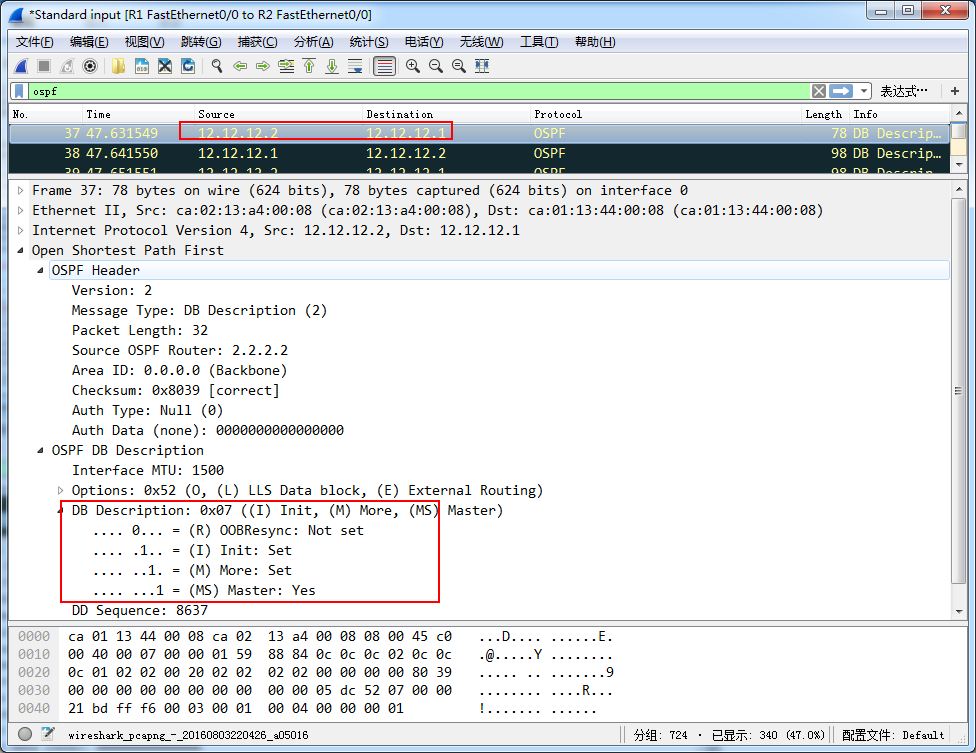

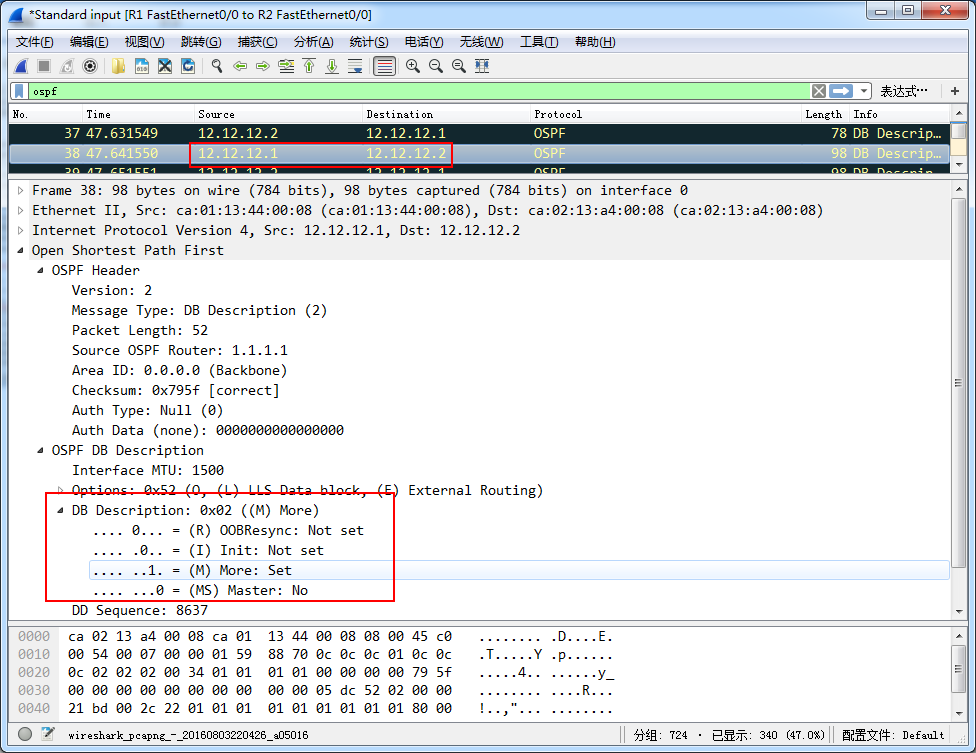

    • a. 通过下面两个包可以看到R2的 Maser 置位为1，R1 为0。所以 R2 成为了Master ospf_neighbor_master_R2ospf_neighbor_master_R1
    • b. DBD 隐式确认 （通过下图表分析）
    INITMoreMaster/SlaveSequence备注
    R211186371-2个 DBD 包确立主从关系
    R111196631-2个 DBD 包确立主从关系
    R211186373个包已经确立R2为主
    R101086374个包用 seq 隐式确认
    R20018638后续都通过 seq 隐式确认
    R10008638后续都通过 seq 隐式确认
  • first dbd: first dbd 不携带LSA头部信息，通过first dbd确认主从关系。主的作用是为了控制序列号的同步，以保证可靠传输。Route-id大的为主。
  • 普通 dbd: 只携带 LSA 头部信息，没有携带 LSA 的具体信息。承载完整 LSA 的是LSU包。
  • R1 和 R2 相互发送 LSR 、LSU 、LSACK。
  1. Loading：DBD交换完成进入。
  2. Full：完成邻接关系建立

补充 hello 包主要内容 ​

1. 始发路由器 router-id
2. 始发路由器接口 area-id
3. 始发路由器接口的地址掩码
4. 始发路由器接口的 authentication type 和 authentication message
5. 始发路由器接口的 hello-interval
6. 始发路由器接口的 dead-interval
7. 路由器优先级
8. 指定 DR 和 BDR
9. 标识可选性能的5个标志位
10. 始发路由器的所有有效邻居的 router-id
